Mô tả

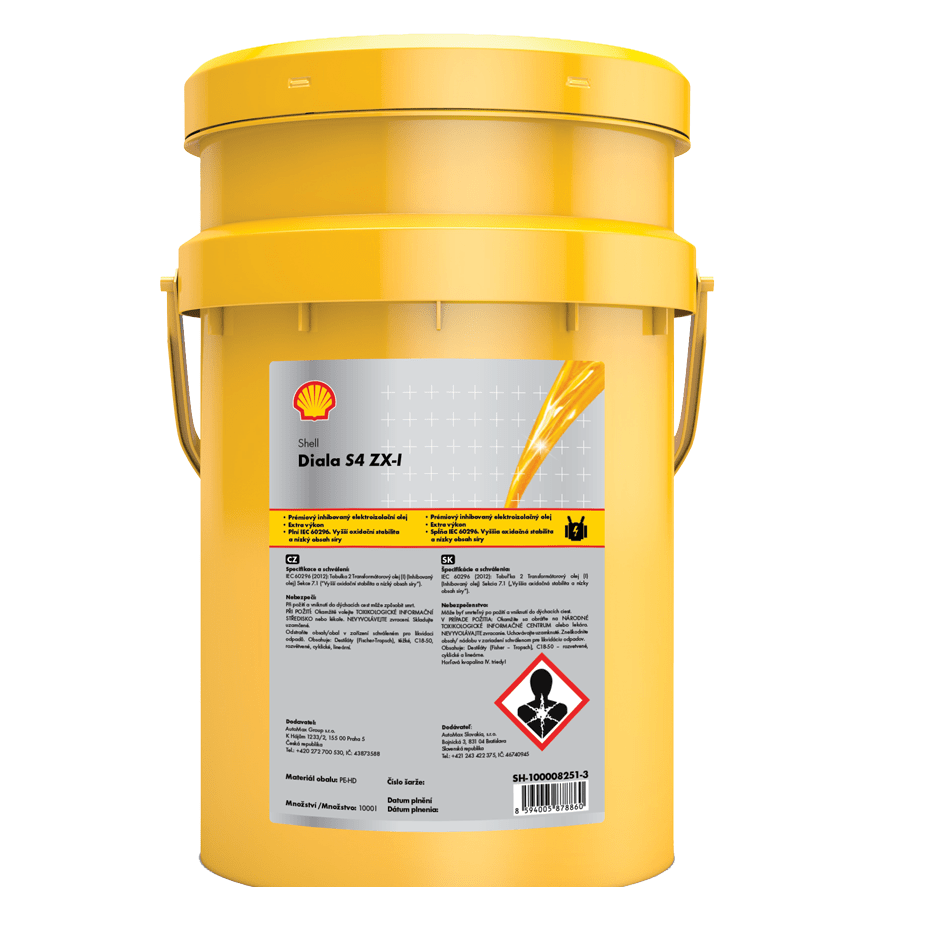

Shell Diala S4 ZX-I – Dầu Cách Điện Máy Biến Áp Công Nghệ GTL Cao Cấp, Đạt IEC 60296
Trong hệ thống điện công nghiệp, nhà máy điện, trạm biến áp và mạng lưới truyền tải điện, máy biến áp là thiết bị có vai trò quan trọng trong việc chuyển đổi và phân phối điện năng. Để máy biến áp vận hành an toàn, dầu cách điện cần đáp ứng những yêu cầu nghiêm ngặt về điện áp đánh thủng, độ ổn định oxy hóa, khả năng tản nhiệt và chống ăn mòn.
Shell Diala S4 ZX-I là dầu cách điện máy biến áp cao cấp sử dụng công nghệ dầu gốc GTL (Gas-to-Liquid) của Shell. Sản phẩm được phát triển để đáp ứng yêu cầu của máy biến áp điện lực hiện đại, đặc biệt những thiết bị cần độ tin cậy cao và thời gian vận hành dài.
Dầu có hàm lượng lưu huỳnh cực thấp, không chứa PCB, DBDS và chất thụ động hóa kim loại theo tài liệu kỹ thuật của Shell. Đồng thời, hệ phụ gia ức chế oxy hóa giúp hạn chế sự hình thành axit và cặn bùn, hỗ trợ kéo dài tuổi thọ dầu trong điều kiện vận hành phù hợp.
Với đặc tính cách điện cao, hàm lượng nước thấp, khả năng truyền nhiệt tốt và độ bền oxy hóa vượt trội, Shell Diala S4 ZX-I là lựa chọn đáng cân nhắc cho máy biến áp điện lực, máy biến áp phân phối và các thiết bị điện chứa dầu theo chỉ định của nhà sản xuất.
1. Shell Diala S4 ZX-I là dầu gì?
Shell Diala S4 ZX-I thuộc dòng dầu cách điện Shell Diala, được thiết kế để sử dụng trong các thiết bị điện yêu cầu chất lỏng vừa có chức năng cách điện vừa có khả năng hỗ trợ làm mát.
Sản phẩm được sản xuất từ dầu gốc GTL, tạo ra bằng công nghệ chuyển đổi khí tự nhiên thành dầu gốc có độ tinh khiết cao.
Khác với nhiều dầu khoáng truyền thống, dầu gốc GTL có thành phần rất ít lưu huỳnh và khả năng đáp ứng tốt với hệ phụ gia chống oxy hóa.
Shell Diala S4 ZX-I là loại dầu fully inhibited, nghĩa là có sử dụng phụ gia ức chế oxy hóa để nâng cao độ ổn định của dầu trong quá trình vận hành.
Trong máy biến áp, dầu đảm nhiệm hai chức năng chính:
Cách điện: Dầu đóng vai trò môi trường cách điện giữa những bộ phận mang điện và các kết cấu của máy biến áp, khi hệ thống được thiết kế và xử lý đúng kỹ thuật.
Làm mát: Dầu hấp thụ nhiệt từ cuộn dây, lõi thép và những bộ phận bên trong máy, sau đó truyền nhiệt đến vỏ hoặc hệ thống tản nhiệt.
Vì vậy, chất lượng dầu ảnh hưởng trực tiếp đến độ tin cậy của máy biến áp.
2. Ưu điểm nổi bật của Shell Diala S4 ZX-I
Khả năng cách điện cao, điện áp đánh thủng tốt
Một trong những đặc tính quan trọng nhất của dầu máy biến áp là độ bền điện môi, thường được đánh giá thông qua điện áp đánh thủng.
Nếu dầu bị nhiễm nước, hạt rắn hoặc tạp chất, độ bền điện môi có thể suy giảm và làm tăng nguy cơ phóng điện.
Shell Diala S4 ZX-I được Shell xử lý sấy khô và kiểm soát chặt chẽ trong quá trình sản xuất, đóng gói nhằm duy trì hàm lượng nước thấp.
Theo TDS Shell phiên bản 5.2, sản phẩm có:
- Điện áp đánh thủng của dầu chưa xử lý: Giá trị điển hình 50–60 kV.
- Điện áp đánh thủng sau xử lý: Giá trị điển hình 78 kV.
- Hệ số tổn hao điện môi DDF tại 90°C: 0,001.
Những thông số này cho thấy khả năng cách điện của dầu trong điều kiện thử nghiệm tiêu chuẩn.
Tuy nhiên, điện áp đánh thủng thực tế khi đưa dầu vào máy biến áp còn phụ thuộc vào phương pháp vận chuyển, bảo quản, lọc dầu và tình trạng nhiễm bẩn.
Công nghệ GTL có hàm lượng lưu huỳnh cực thấp
Shell Diala S4 ZX-I sử dụng dầu gốc GTL có hàm lượng lưu huỳnh rất thấp, hỗ trợ hạn chế nguy cơ ăn mòn đồng trong thiết bị điện.
Theo TDS, tổng hàm lượng lưu huỳnh của sản phẩm điển hình dưới 0,001% khối lượng.
Dầu đáp ứng những phép thử liên quan đến lưu huỳnh ăn mòn theo DIN 51353, IEC 62535 và ASTM D1275.
Đặc tính này đặc biệt đáng chú ý vì những hợp chất lưu huỳnh ăn mòn có thể gây ảnh hưởng bất lợi đến bề mặt đồng và vật liệu cách điện trong máy biến áp.
Sản phẩm không cần sử dụng chất thụ động hóa kim loại để đạt đặc tính không ăn mòn đồng theo tài liệu Shell.
Chống oxy hóa cao, hỗ trợ kéo dài tuổi thọ dầu
Dầu cách điện trong máy biến áp phải làm việc trong thời gian dài, chịu tác động của nhiệt độ và oxy.
Theo thời gian, dầu có thể xảy ra phản ứng oxy hóa, dẫn đến hình thành axit và cặn bùn.
Nếu cặn tích tụ trong đường dẫn dầu hoặc trên các bề mặt truyền nhiệt, hiệu quả làm mát có thể bị ảnh hưởng.
Shell Diala S4 ZX-I sử dụng dầu gốc GTL có độ ổn định cao kết hợp phụ gia ức chế oxy hóa DBPC.
Theo TDS phiên bản 5.2, sau thử nghiệm oxy hóa IEC 61125 trong 500 giờ tại 120°C, sản phẩm có:
- Trị số axit: 0,02 mg KOH/g.
- Hàm lượng cặn bùn: 0,01% khối lượng.
- Hệ số tổn hao điện môi tại 90°C: 0,001.
Những kết quả này thể hiện khả năng kiểm soát quá trình oxy hóa của dầu trong điều kiện thử nghiệm.
Khả năng chống oxy hóa tốt hỗ trợ kéo dài thời gian sử dụng dầu và giảm nguy cơ hình thành cặn trong máy biến áp.
Lưu ý: Thời gian thử nghiệm oxy hóa không phải chu kỳ thay dầu thực tế.
Tản nhiệt hiệu quả, hỗ trợ bảo vệ máy biến áp
Bên cạnh cách điện, khả năng truyền nhiệt là nhiệm vụ quan trọng của dầu máy biến áp.
Trong quá trình làm việc, nhiệt phát sinh tại cuộn dây và lõi thép cần được truyền ra ngoài để hạn chế quá nhiệt.
Shell Diala S4 ZX-I có độ nhớt tương đối thấp và đặc tính lưu động tốt, hỗ trợ quá trình đối lưu và truyền nhiệt trong thiết bị.
Theo TDS, độ nhớt động học tại 40°C của sản phẩm là 9,8 mm²/s.
Khả năng lưu động tốt góp phần hỗ trợ dầu tuần hoàn qua những khe và đường dẫn được thiết kế trong máy biến áp.
Tuy nhiên, hiệu quả làm mát thực tế còn phụ thuộc vào cấu tạo máy, tải trọng, hệ thống tản nhiệt và tình trạng dầu.
Hoạt động tốt trong điều kiện nhiệt độ thấp
Dầu cách điện phải duy trì khả năng lưu động khi thiết bị hoạt động ở môi trường có nhiệt độ thấp.
Nếu dầu trở nên quá đặc, quá trình đối lưu và truyền nhiệt có thể bị hạn chế.
Theo TDS Shell, Shell Diala S4 ZX-I có:
- Điểm rót chảy: -45°C.
- Độ nhớt tại -30°C: 438 mm²/s.
Những đặc tính này giúp sản phẩm phù hợp với các ứng dụng máy biến áp ngoài trời và những khu vực có nhiệt độ thấp, khi thiết kế thiết bị cho phép.
Cần lưu ý rằng điểm rót chảy không phải nhiệt độ vận hành tối thiểu được bảo đảm cho mọi máy biến áp.
Không chứa PCB, DBDS và chất thụ động hóa kim loại
Shell Diala S4 ZX-I được Shell công bố không chứa các thành phần sau ở mức phát hiện theo phương pháp thử tương ứng:
- PCB: Polychlorinated Biphenyls.
- DBDS: Dibenzyl Disulfide.
- Chất thụ động hóa kim loại: Metal passivators.
Đây là những đặc điểm quan trọng khi đánh giá chất lượng và tính phù hợp của dầu cách điện cho các thiết bị điện hiện đại.
Tuy nhiên, cần phân biệt giữa kết quả không phát hiện theo giới hạn của phép thử và khẳng định hàm lượng bằng tuyệt đối 0.
3. Thông số kỹ thuật Shell Diala S4 ZX-I
Theo Technical Data Sheet Shell Diala S4 ZX-I phiên bản 5.2, ngày 03/08/2026, sản phẩm có những thông số điển hình sau:
| Chỉ tiêu kỹ thuật | Giá trị |
|---|---|
| Tên sản phẩm | Shell Diala S4 ZX-I |
| Nhóm sản phẩm | Dầu cách điện máy biến áp |
| Công nghệ dầu gốc | GTL – Gas-to-Liquid |
| Phụ gia ức chế oxy hóa | Fully inhibited |
| Ngoại quan | Trong, không có cặn lơ lửng |
| Khối lượng riêng tại 20°C | 805 kg/m³ |
| Độ nhớt động học tại 40°C | 9,8 mm²/s |
| Độ nhớt động học tại -30°C | 438 mm²/s |
| Điểm chớp cháy PMCC | 191°C |
| Điểm rót chảy | -45°C |
| Trị số trung hòa | Dưới 0,01 mg KOH/g |
| Sức căng bề mặt phân cách | 51 mN/m |
| Tổng hàm lượng lưu huỳnh | Dưới 0,001% khối lượng |
| Lưu huỳnh ăn mòn | Không ăn mòn |
| Điện áp đánh thủng chưa xử lý | 50–60 kV |
| Điện áp đánh thủng sau xử lý | 78 kV |
| Hệ số tổn hao điện môi tại 90°C | 0,001 |
| Hàm lượng nước trong phuy/IBC | 14 mg/kg |
| Hàm lượng nước dạng hàng rời | 10 mg/kg |
| Hàm lượng phụ gia DBPC | 0,2% khối lượng |
| PCB | Không phát hiện dưới 2 mg/kg |
| DBDS | Không phát hiện dưới 5 mg/kg |
| Chất thụ động hóa kim loại | Không phát hiện dưới 5 mg/kg |
Tài liệu kỹ thuật chính hãng:
https://www.shell-livedocs.com/data/published/en-IN/134dfd3b-167d-4b72-9535-a7a98f9283f0.pdf
Các giá trị trên là thông số điển hình, có thể thay đổi trong phạm vi đặc tính kỹ thuật sản phẩm.
Cần lưu ý rằng những TDS cũ có thể ghi độ nhớt tại 40°C là 9,9 mm²/s, độ nhớt tại -30°C là 523 mm²/s và điểm rót chảy -42°C. Không nên kết hợp các số liệu từ nhiều phiên bản trong cùng bảng kỹ thuật.
4. Tiêu chuẩn và phê duyệt Shell Diala S4 ZX-I
Shell Diala S4 ZX-I được phát triển theo các yêu cầu quốc tế dành cho dầu cách điện máy biến áp.
| Tiêu chuẩn hoặc đơn vị | Nội dung |
|---|---|
| IEC 60296 Edition 5 | Dầu cách điện khoáng cho thiết bị điện |
| IEC 60296 Type A | Dầu ức chế oxy hóa có yêu cầu hiệu năng cao |
| IEC 60156 | Phương pháp xác định điện áp đánh thủng |
| IEC 60247 | Xác định các đặc tính điện môi |
| IEC 61125 | Thử nghiệm độ ổn định oxy hóa |
| IEC 62535 | Đánh giá khả năng ăn mòn lưu huỳnh |
| IEC 60814 | Phân tích hàm lượng nước |
| GB 2536-2025 | Tiêu chuẩn dầu cách điện được Shell công bố đáp ứng |
| ENGIE Laborelec | Yêu cầu kỹ thuật dầu cách điện |
| DOBLE TOPS | Hiệu năng dầu cách điện loại inhibited |
Ngoài ra, tài liệu Shell liệt kê các hãng thiết bị như Siemens Energy, Hitachi Energy, GE Grid Solutions, TBEA, MR, SGB-SMIT và HYOSUNG trong phần yêu cầu, phê duyệt và khuyến nghị.
Đối với máy biến áp có yêu cầu đặc biệt, ví dụ hệ thống HVDC, cần kiểm tra phạm vi phê duyệt cụ thể theo model và tiêu chuẩn OEM.
5. Ứng dụng Shell Diala S4 ZX-I
Máy biến áp điện lực
Shell Diala S4 ZX-I phù hợp với các máy biến áp điện lực được thiết kế sử dụng dầu cách điện theo IEC 60296 và những yêu cầu OEM tương ứng.
Khả năng cách điện và tản nhiệt giúp sản phẩm đáp ứng nhu cầu vận hành tại các trạm điện.
Máy biến áp phân phối
Sản phẩm có thể sử dụng cho những máy biến áp phân phối ngâm dầu, khi nhà sản xuất thiết bị cho phép.
Trạm biến áp và hệ thống truyền tải điện
Dầu có thể được lựa chọn cho các trạm biến áp công nghiệp, trạm truyền tải và những hệ thống điện yêu cầu độ tin cậy cao.
Máy biến áp tại nhà máy sản xuất
Những cơ sở như nhà máy thép, xi măng, hóa chất và khu công nghiệp thường sử dụng máy biến áp công suất lớn.
Shell Diala S4 ZX-I là sản phẩm đáng cân nhắc khi máy biến áp được thiết kế sử dụng dầu có tiêu chuẩn phù hợp.
Thiết bị điện cao áp chứa dầu
Sản phẩm có thể sử dụng trong những thiết bị điện chứa dầu khác nếu tài liệu của nhà sản xuất quy định dầu cách điện tương ứng.
Khách hàng có thể tham khảo thêm các sản phẩm dầu cách điện Shell tại Dauchinhhang.vn để tìm hiểu những lựa chọn phù hợp.
6. So sánh Shell Diala S4 ZX-I và Shell Diala S4 ZX-I OEM BULK
Hai tên sản phẩm có mối liên hệ gần nhau nhưng cần phân biệt hình thức cung ứng và phiên bản tài liệu.
| Tiêu chí | Shell Diala S4 ZX-I | Shell Diala S4 ZX-I OEM BULK |
|---|---|---|
| Nhóm dầu | Dầu cách điện máy biến áp | Dầu cách điện máy biến áp |
| Công nghệ dầu gốc | GTL | GTL |
| Đặc tính | Fully inhibited | Theo phiên bản dầu OEM Bulk |
| Ứng dụng | Máy biến áp và thiết bị điện | Nhà sản xuất máy biến áp và dự án sử dụng dầu rời |
| Quy cách | Tùy thị trường và mã hàng | Định hướng cung ứng hàng rời |
| Thông số kỹ thuật | Theo TDS Diala S4 ZX-I | Theo TDS OEM Bulk tương ứng |
Shell Diala S4 ZX-I là dòng dầu cách điện được sử dụng cho những ứng dụng máy biến áp có yêu cầu phù hợp.
Trong khi đó, Shell Diala S4 ZX-I OEM BULK được giới thiệu cho hình thức cung ứng hàng rời phục vụ các nhà sản xuất thiết bị và dự án.
Mặc dù cùng thuộc nhóm sản phẩm Shell Diala S4 ZX-I, doanh nghiệp vẫn cần kiểm tra phiên bản TDS, yêu cầu về độ sạch, độ ẩm và điều kiện bàn giao trước khi lựa chọn.
7. Hướng dẫn sử dụng và bảo quản Shell Diala S4 ZX-I
Dầu cách điện có yêu cầu khác với dầu bôi trơn cơ khí thông thường. Do đó, quá trình bảo quản, cấp dầu và đưa dầu vào máy biến áp phải được thực hiện theo quy trình kỹ thuật điện.
Trước khi sử dụng, cần xác nhận tiêu chuẩn dầu trong tài liệu của nhà sản xuất máy biến áp.
Thiết bị cấp dầu, đường ống, bơm và bồn chứa phải sạch, khô, không nhiễm nước hoặc dầu khác.
Tránh mở bao bì trong thời gian dài, vì dầu cách điện có thể bị nhiễm hơi ẩm từ môi trường.
Trước khi nạp dầu vào máy biến áp, cần kiểm tra độ ẩm, điện áp đánh thủng và các chỉ tiêu được OEM yêu cầu.
Việc có cần lọc, sấy khô, khử khí hoặc xử lý chân không hay không phải được quyết định theo tình trạng dầu và hướng dẫn của nhà sản xuất máy biến áp.
Đối với máy biến áp đang vận hành, nên thực hiện phân tích dầu định kỳ để theo dõi điện áp đánh thủng, hàm lượng nước, trị số axit, hệ số tổn hao điện môi và khí hòa tan (DGA).
Không tự ý pha trộn dầu mới với dầu đang sử dụng khi chưa đánh giá tính tương thích và yêu cầu kỹ thuật.
8. Quy cách đóng gói Shell Diala S4 ZX-I
Shell Diala S4 ZX-I được cung cấp theo các hình thức đóng gói và giao hàng tùy thị trường, bao gồm bao bì công nghiệp và hình thức cung ứng hàng rời.
Đối với dự án máy biến áp lớn, việc lựa chọn hình thức cấp dầu cần phù hợp với dung tích thiết bị và quy trình xử lý dầu tại công trường.
Khách hàng nên xác nhận trước quy cách bao bì, mã hàng, độ sạch, hàm lượng nước và tài liệu bàn giao.
Quy cách can, phuy hoặc IBC và khả năng cung ứng tại Việt Nam cần được xác nhận theo nguồn hàng thực tế.
9. Giá Shell Diala S4 ZX-I chính hãng
Giá Shell Diala S4 ZX-I phụ thuộc vào quy cách đóng gói, khối lượng đặt mua, nguồn hàng, điều kiện giao nhận và yêu cầu tài liệu kỹ thuật.
Đối với những dự án máy biến áp, doanh nghiệp nên đánh giá không chỉ giá dầu mà còn tính phù hợp theo tiêu chuẩn IEC 60296, chất lượng dầu khi bàn giao và yêu cầu xử lý trước khi nạp máy.
Các dự án có yêu cầu thí nghiệm, chứng từ chất lượng hoặc cung cấp dầu theo bồn thường cần báo giá riêng.
Khách hàng nên cung cấp số lượng, dung tích máy biến áp, địa điểm giao và yêu cầu kỹ thuật để nhận báo giá phù hợp.
10. Mua Shell Diala S4 ZX-I ở đâu?
Dauchinhhang.vn hỗ trợ tư vấn và cung cấp thông tin về các dòng dầu cách điện máy biến áp Shell.
Khách hàng có thể tham khảo Shell Diala S4 ZX-I tại Dauchinhhang.vn để tìm hiểu sản phẩm và gửi yêu cầu báo giá.
Khi liên hệ, nên cung cấp model máy biến áp, tiêu chuẩn yêu cầu, dung tích dầu, quy cách đóng gói và số lượng đặt hàng.
Thông tin tư vấn và báo giá:
Ms Mai: 0962 114 920
Website: https://dauchinhhang.vn
Shell Diala S4 ZX-I – Dầu cách điện máy biến áp công nghệ GTL cao cấp, sử dụng hệ phụ gia ức chế oxy hóa, đáp ứng IEC 60296 Type A. Sản phẩm nổi bật với khả năng cách điện, tản nhiệt, chống oxy hóa và bảo vệ thiết bị trước nguy cơ lưu huỳnh ăn mòn. Phù hợp với máy biến áp điện lực, máy biến áp phân phối và các thiết bị điện chứa dầu theo yêu cầu nhà sản xuất.
