Mô tả

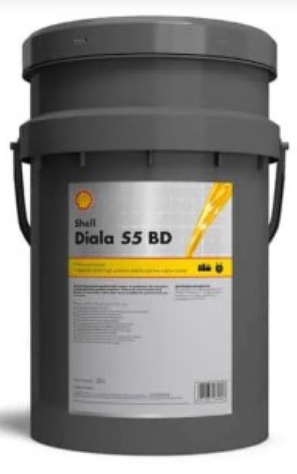

Shell Diala S5 BD – Dầu Cách Điện Máy Biến Áp GTL Cao Cấp, Phân Hủy Sinh Học Theo OECD 301B
Trong các hệ thống truyền tải và phân phối điện, máy biến áp đóng vai trò quan trọng trong việc duy trì nguồn điện ổn định cho nhà máy, khu công nghiệp, trạm điện và các dự án năng lượng tái tạo. Dầu cách điện bên trong máy biến áp không chỉ thực hiện nhiệm vụ cách điện mà còn hỗ trợ truyền nhiệt, bảo vệ cuộn dây và duy trì điều kiện vận hành của thiết bị.
Khi dầu cách điện bị nhiễm nước, oxy hóa hoặc suy giảm độ bền điện môi, nguy cơ phát sinh sự cố trong máy biến áp có thể gia tăng.
Shell Diala S5 BD là dầu cách điện máy biến áp cao cấp công nghệ GTL (Gas-to-Liquid), được Shell phát triển cho các hệ thống điện hiện đại có yêu cầu cao về hiệu suất, độ ổn định oxy hóa và bảo vệ môi trường.
Sản phẩm sử dụng dầu gốc hydrocarbon isoparaffinic được sản xuất bằng công nghệ GTL, kết hợp hệ phụ gia chống oxy hóa. Nhờ đó, dầu có độ tinh khiết cao, khả năng cách điện tốt, tính lưu động ở nhiệt độ thấp và đặc tính dễ phân hủy sinh học theo OECD 301B.
Đặc biệt, Shell Diala S5 BD đáp ứng IEC 60296 Edition 5 (2020), Type A – Fully Inhibited High Grade Oil, phù hợp với các máy biến áp lực và máy biến áp phân phối có yêu cầu kỹ thuật tương ứng.
1. Shell Diala S5 BD là dầu gì?
Shell Diala S5 BD là dầu cách điện cao cấp thuộc dòng Shell Diala, chuyên sử dụng trong máy biến áp lực, máy biến áp phân phối và các thiết bị điện được thiết kế dùng dầu cách điện tương ứng.
Sản phẩm được sản xuất từ dầu gốc GTL – Gas-to-Liquid, công nghệ chuyển đổi khí tự nhiên thành dầu gốc hydrocarbon có thành phần ổn định.
Đây không phải dầu ester tổng hợp. Mặc dù có khả năng dễ phân hủy sinh học theo phép thử OECD 301B, Shell Diala S5 BD vẫn thuộc nhóm dầu cách điện hydrocarbon.
Bên trong máy biến áp, dầu thực hiện hai nhiệm vụ chính.
Cách điện: Dầu lấp đầy các khoảng trống giữa những bộ phận mang điện, hỗ trợ duy trì khả năng cách điện khi kết hợp với hệ thống giấy và vật liệu cách điện rắn.
Làm mát: Dầu tiếp nhận nhiệt từ cuộn dây và lõi thép, sau đó truyền nhiệt đến bộ phận tản nhiệt theo thiết kế máy biến áp.
Với độ nhớt động học 7,4 mm²/s tại 40°C, Shell Diala S5 BD có tính lưu động tốt, hỗ trợ quá trình tuần hoàn và truyền nhiệt.
Ngoài ra, công nghệ GTL giúp sản phẩm có độ tinh khiết cao và không sử dụng dầu gốc chứa lưu huỳnh ăn mòn, từ đó hỗ trợ bảo vệ các bộ phận kim loại bên trong máy biến áp.
2. Ưu điểm nổi bật của Shell Diala S5 BD
Khả năng phân hủy sinh học theo OECD 301B
Một trong những ưu điểm nổi bật nhất của Shell Diala S5 BD là đặc tính dễ phân hủy sinh học (Readily Biodegradable).
Theo Shell, dầu gốc GTL của sản phẩm đáp ứng tiêu chí phân hủy sinh học của phương pháp OECD 301; sản phẩm được công bố đạt phép thử OECD 301B.
Đây là đặc điểm đáng quan tâm đối với các dự án điện nằm gần khu vực nhạy cảm về môi trường.
Ví dụ, trạm biến áp tại khu vực điện gió, điện mặt trời hoặc gần nguồn nước thường có yêu cầu quản lý rủi ro môi trường nghiêm ngặt.
Việc lựa chọn dầu cách điện có khả năng phân hủy sinh học giúp doanh nghiệp bổ sung một yếu tố tích cực vào chương trình quản lý môi trường.
Tuy nhiên, dễ phân hủy sinh học không đồng nghĩa dầu được phép thải trực tiếp ra đất hoặc nguồn nước. Dầu đã sử dụng vẫn phải được thu gom và xử lý theo quy định.
Độ bền điện môi cao, bảo vệ máy biến áp
Dầu cách điện có nhiệm vụ hỗ trợ ngăn ngừa phóng điện giữa các bộ phận mang điện bên trong máy biến áp.
Khi dầu bị nhiễm nước, hạt rắn hoặc tạp chất, điện áp đánh thủng có thể suy giảm.
Shell Diala S5 BD được sản xuất và xử lý nhằm duy trì hàm lượng nước thấp cùng độ sạch phù hợp.
Theo TDS Shell, sản phẩm có:
- Điện áp đánh thủng trước xử lý: 50 kV.
- Điện áp đánh thủng sau xử lý: 70 kV.
Các chỉ tiêu trên được xác định theo IEC 60156 và phản ánh đặc tính điển hình trong điều kiện thử nghiệm tiêu chuẩn.
Đặc tính này góp phần đáp ứng yêu cầu cách điện của máy biến áp lực và máy biến áp phân phối.
Tuy nhiên, điện áp đánh thủng của dầu khi đang vận hành có thể thay đổi theo độ ẩm và mức nhiễm bẩn. Vì vậy, cần thử nghiệm dầu sau khi nạp và trong quá trình sử dụng theo quy trình của đơn vị vận hành.
Chống oxy hóa cao, hỗ trợ kéo dài tuổi thọ dầu
Trong máy biến áp, dầu chịu tác động của nhiệt độ, oxy hòa tan và các bề mặt kim loại.
Theo thời gian, phản ứng oxy hóa có thể làm tăng độ axit, hình thành cặn và ảnh hưởng đến chất lượng dầu.
Shell Diala S5 BD sử dụng dầu gốc GTL có thành phần ổn định kết hợp phụ gia chống oxy hóa.
Sản phẩm thuộc nhóm dầu Fully Inhibited, nghĩa là có bổ sung chất ức chế oxy hóa theo yêu cầu tiêu chuẩn.
Theo TDS, hàm lượng phụ gia chống oxy hóa DBPC điển hình là 0,23% khối lượng.
Sau phép thử oxy hóa IEC 61125 C trong 500 giờ tại 120°C, dầu có trị số axit tổng điển hình 0,02 mg KOH/g.
Đặc tính chống oxy hóa cao giúp hỗ trợ hạn chế hình thành các sản phẩm phân hủy bất lợi và tạo điều kiện kéo dài thời gian sử dụng dầu trong những ứng dụng phù hợp.
Lưu ý: Tuổi thọ dầu thực tế phải được đánh giá qua điều kiện vận hành và kết quả phân tích dầu; không áp dụng một chu kỳ thay dầu cố định cho mọi máy biến áp.
Không chứa lưu huỳnh ăn mòn, hỗ trợ bảo vệ cuộn dây đồng
Một số hợp chất chứa lưu huỳnh trong dầu cách điện có thể gây ra nguy cơ ăn mòn đồng trong điều kiện vận hành nhất định.
Sự hình thành hợp chất ăn mòn hoặc sản phẩm phản ứng trên bề mặt đồng có thể ảnh hưởng đến độ tin cậy của hệ thống cách điện.
Shell Diala S5 BD được sản xuất từ dầu gốc GTL có hàm lượng lưu huỳnh rất thấp, không cần sử dụng phụ gia thụ động hóa kim loại để xử lý nguy cơ lưu huỳnh ăn mòn.
Sản phẩm được Shell công bố đạt các phép thử liên quan đến tính ăn mòn, gồm DIN 51353, IEC 62535 và ASTM D1275B.
Ngoài ra, dầu không chứa PCB, DBDS và các chất thụ động hóa kim loại theo thông tin sản phẩm của Shell.
Những đặc tính này hỗ trợ bảo vệ cuộn dây đồng và các bộ phận kim loại trong máy biến áp.
Lưu động tốt ở nhiệt độ thấp
Trong môi trường lạnh, độ nhớt dầu có xu hướng tăng, ảnh hưởng đến khả năng tuần hoàn và truyền nhiệt.
Shell Diala S5 BD có đặc tính nhiệt độ thấp nổi bật nhờ nền dầu GTL.
Theo TDS, dầu có:
- Độ nhớt tại -20°C: 115 mm²/s.
- Độ nhớt tại -30°C: 253 mm²/s.
- Điểm rót chảy: -48°C.
Những đặc tính này hỗ trợ quá trình lưu thông dầu trong thiết bị tại các khu vực có khí hậu lạnh.
Tuy nhiên, điểm rót chảy không phải nhiệt độ khởi động tối thiểu được bảo đảm. Phạm vi sử dụng thực tế phải dựa trên yêu cầu thiết kế của máy biến áp.
Hàm lượng nước thấp và chất lượng dầu ổn định
Nước là một trong những yếu tố quan trọng ảnh hưởng đến độ bền điện môi của dầu máy biến áp.
Nếu dầu bị nhiễm ẩm, chất lượng cách điện có thể suy giảm và nguy cơ phóng điện tăng lên.
Shell Diala S5 BD được Shell sản xuất, sấy và kiểm soát trong quá trình đóng gói nhằm duy trì hàm lượng nước thấp.
Theo TDS, hàm lượng nước điển hình là 14 mg/kg.
Tuy nhiên, đây là giá trị điển hình của dầu theo tài liệu, không phải mức nước cho phép trong mọi máy biến áp đang vận hành.
Khi lưu trữ và nạp dầu, cần sử dụng thiết bị sạch, khô và hạn chế tiếp xúc với độ ẩm môi trường.
3. Thông số kỹ thuật Shell Diala S5 BD
Theo TDS Shell Diala S5 BD phiên bản 2.1, ngày 03/08/2026, sản phẩm có các thông số điển hình:
| Chỉ tiêu kỹ thuật | Giá trị |
|---|---|
| Tên sản phẩm | Shell Diala S5 BD |
| Nhóm sản phẩm | Dầu cách điện máy biến áp |
| Công nghệ dầu gốc | GTL – Isoparaffinic |
| Loại dầu | Fully Inhibited |
| Tiêu chuẩn chính | IEC 60296 Ed.5 Type A |
| Khối lượng riêng tại 20°C | 816 kg/m³ |
| Độ nhớt tại 40°C | 7,4 mm²/s |
| Độ nhớt tại 100°C | 2,2 mm²/s |
| Độ nhớt tại -20°C | 115 mm²/s |
| Độ nhớt tại -30°C | 253 mm²/s |
| Điểm chớp cháy Pensky-Martens | 161°C |
| Điểm rót chảy | -48°C |
| Trị số trung hòa | 0,01 mg KOH/g |
| Sức căng bề mặt phân cách | 48 mN/m |
| Điện áp đánh thủng trước xử lý | 50 kV |
| Điện áp đánh thủng sau xử lý | 70 kV |
| Hệ số tổn hao điện môi tại 90°C | 0,001 |
| Hàm lượng nước điển hình | 14 mg/kg |
| Hàm lượng DBPC | 0,23% khối lượng |
| Ăn mòn lưu huỳnh | Không ăn mòn |
| Hàm lượng PCB | Không phát hiện theo phương pháp thử |
| Khả năng phân hủy sinh học | Đạt OECD 301B |
Tài liệu kỹ thuật Shell: https://www.shell-livedocs.com/data/published/de/6574c21f-c9d9-4866-a64c-926a686bfe7c.pdf
Các thông số là giá trị điển hình, không phải giới hạn bảo đảm của mọi lô sản xuất.
Đặc biệt, Shell Diala S5 BD không được phân loại theo ISO VG như dầu thủy lực hoặc dầu bánh răng công nghiệp. Vì vậy, không nên đặt tên sản phẩm thành ISO VG 10 hoặc một cấp nhớt tự suy ra từ giá trị 7,4 mm²/s.
4. Tiêu chuẩn chất lượng Shell Diala S5 BD
Theo tài liệu kỹ thuật của Shell, sản phẩm đáp ứng những tiêu chuẩn và yêu cầu đáng chú ý:
| Tiêu chuẩn | Nội dung |
|---|---|
| IEC 60296 Ed.5 (2020) Type A | Dầu cách điện chất lượng cao có phụ gia ức chế oxy hóa |
| IEC 60296 Ed.4 (2012) | Yêu cầu dầu biến áp có độ bền oxy hóa cao và hàm lượng lưu huỳnh thấp |
| ASTM D3487 Type II | Yêu cầu hiệu năng dầu cách điện có phụ gia ức chế oxy hóa |
| CAN/CSA-C50-14 Class A Type II | Yêu cầu dầu cách điện theo tiêu chuẩn Canada |
| OECD 301B | Phép thử khả năng phân hủy sinh học |
| IEC 60156 | Thử nghiệm điện áp đánh thủng |
| IEC 62535 | Đánh giá nguy cơ lưu huỳnh ăn mòn |
| ASTM D1275B | Thử nghiệm tính ăn mòn lưu huỳnh |
| IEC 61125 C | Đánh giá độ bền oxy hóa |
Trong đó, IEC 60296 Ed.5 Type A là tiêu chuẩn quan trọng nhất khi lựa chọn sản phẩm cho máy biến áp.
OECD 301B là căn cứ đánh giá khả năng dễ phân hủy sinh học của dầu theo điều kiện thử nghiệm.
Cần lưu ý rằng Shell Diala S5 BD không phải dầu ester tổng hợp nên không nên gắn tiêu chuẩn IEC 61099 hoặc IEC 62770 nếu không có xác nhận kỹ thuật phù hợp.
5. Ứng dụng của Shell Diala S5 BD
Máy biến áp lực công suất lớn
Shell Diala S5 BD được phát triển cho máy biến áp lực yêu cầu chất lượng dầu cao, độ ổn định oxy hóa và khả năng làm mát phù hợp.
Máy biến áp phân phối
Sản phẩm phù hợp với những máy biến áp phân phối được nhà sản xuất chỉ định sử dụng dầu cách điện có phụ gia chống oxy hóa theo IEC 60296.
Trạm biến áp truyền tải điện
Nhờ đặc tính cách điện và công nghệ GTL, dầu phù hợp với các dự án trạm biến áp có yêu cầu kỹ thuật tương ứng.
Dự án điện gió và điện mặt trời
Khả năng phân hủy sinh học là lợi thế khi lựa chọn dầu cho hạ tầng điện tại những khu vực quan tâm đến bảo vệ môi trường.
Hạ tầng điện tại khu vực khí hậu lạnh
Độ nhớt thấp ở nhiệt độ thấp và điểm rót chảy thấp hỗ trợ quá trình lưu thông dầu trong môi trường lạnh.
Ứng dụng điện cao áp đặc biệt
Tài liệu Shell mới cũng đề cập đặc tính hấp thụ khí của sản phẩm, có ý nghĩa đối với một số thiết bị như sứ xuyên và máy biến dòng yêu cầu kiểm soát xu hướng sinh khí.
Việc lựa chọn cho các thiết bị này cần đối chiếu hướng dẫn OEM.
Khách hàng có thể tham khảo thêm Shell Diala S4 ZX-I – dầu cách điện công nghệ GTL để so sánh với một dòng dầu máy biến áp cao cấp khác của Shell.
6. So sánh Shell Diala S5 BD và Shell Diala S4 ZX-I
Cả hai đều là dầu cách điện cao cấp sử dụng công nghệ GTL, nhưng khác nhau về định hướng sản phẩm.
| Tiêu chí | Shell Diala S5 BD | Shell Diala S4 ZX-I |
|---|---|---|
| Công nghệ dầu gốc | GTL | GTL |
| Ứng dụng chính | Máy biến áp lực và phân phối | Máy biến áp lực và phân phối |
| Khả năng chống oxy hóa | Cao | Cao |
| Không chứa lưu huỳnh ăn mòn | Có | Có |
| Đặc tính nhiệt độ thấp | Nổi bật | Nổi bật |
| Đặc tính phân hủy sinh học | Được Shell công bố đạt OECD 301B | Theo tài liệu sản phẩm tương ứng |
| Định hướng nổi bật | Hiệu năng cách điện và yếu tố môi trường | Hiệu năng cách điện và độ tin cậy |
Shell Diala S5 BD phù hợp với dự án yêu cầu cao về hiệu suất máy biến áp đồng thời ưu tiên đặc tính dễ phân hủy sinh học.
Trong khi đó, Shell Diala S4 ZX-I là giải pháp dầu cách điện GTL cao cấp cần được xem xét theo yêu cầu kỹ thuật riêng của thiết bị.
Không nên mặc định thay thế trực tiếp hai sản phẩm chỉ vì cùng sử dụng công nghệ GTL.
Ngoài ra, Shell Diala S5 BD không phải giải pháp thay thế trực tiếp cho dầu ester tổng hợp hoặc dầu ester tự nhiên khi thiết bị yêu cầu đặc tính an toàn cháy và các tiêu chuẩn riêng của nhóm ester.
7. Hướng dẫn sử dụng Shell Diala S5 BD
Trước khi sử dụng, cần kiểm tra tài liệu kỹ thuật của máy biến áp và xác nhận hệ thống phù hợp với dầu cách điện theo IEC 60296.
Trong quá trình nạp dầu, cần sử dụng đường ống, bơm, bồn chứa và thiết bị lọc chuyên dụng, bảo đảm sạch và khô.
Không để dầu tiếp xúc với nước, bụi, sợi vải hoặc tạp chất, bởi những yếu tố này có thể ảnh hưởng đáng kể đến độ bền điện môi.
Theo Shell, Diala S5 BD có khả năng trộn lẫn với nhiều dầu máy biến áp khoáng thông thường. Tuy nhiên, việc bổ sung hoặc chuyển đổi dầu cần được đánh giá theo yêu cầu OEM và tình trạng dầu hiện có.
Đối với máy biến áp đang vận hành, nên thực hiện chương trình kiểm tra dầu định kỳ, gồm:
- Điện áp đánh thủng và hàm lượng nước.
- Trị số axit và hệ số tổn hao điện môi.
- Phân tích khí hòa tan DGA.
- Hàm lượng chất ức chế oxy hóa khi cần.
- Các chỉ tiêu đánh giá tình trạng dầu và giấy cách điện theo quy trình bảo dưỡng.
Việc nạp dầu, hút chân không, sấy hoặc lọc dầu phải được thực hiện bởi nhân sự chuyên môn theo quy trình an toàn điện.
8. Quy cách đóng gói Shell Diala S5 BD
Shell Diala S5 BD có thể được phân phối theo nhiều quy cách bao bì khác nhau tùy thị trường và nguồn hàng.
Đối với các dự án máy biến áp có dung tích dầu lớn, việc cung cấp theo phuy, IBC hoặc số lượng lớn cần được xác nhận với đơn vị cung ứng.
Khi đặt hàng, khách hàng cần kiểm tra dung tích bao bì, số lô, tình trạng niêm phong và tài liệu kỹ thuật.
Không nên mặc định sản phẩm luôn có sẵn can 20 lít hoặc phuy 209 lít tại Việt Nam khi chưa xác nhận nguồn cung.
Do yêu cầu nghiêm ngặt về độ sạch và độ ẩm, dầu cách điện nên được bảo quản trong bao bì kín, sạch và sử dụng thiết bị cấp dầu chuyên dụng.
9. Giá Shell Diala S5 BD chính hãng
Giá Shell Diala S5 BD phụ thuộc vào quy cách đóng gói, số lượng đặt mua, nguồn cung, chứng từ yêu cầu và địa điểm giao nhận.
Đối với máy biến áp công suất lớn, chi phí dầu cần được đánh giá cùng yêu cầu kỹ thuật, độ ổn định điện môi và kế hoạch bảo dưỡng thiết bị.
Khả năng chống oxy hóa tốt và đặc tính phân hủy sinh học có thể đem lại lợi ích trong các dự án phù hợp, nhưng không nên quy đổi thành mức tiết kiệm chi phí cố định khi chưa có cơ sở đánh giá thực tế.
Để nhận báo giá, khách hàng nên cung cấp model máy biến áp, tiêu chuẩn dầu, dung tích hệ thống và số lượng cần mua.
10. Mua Shell Diala S5 BD ở đâu?
Dauchinhhang.vn hỗ trợ tư vấn lựa chọn các dòng dầu cách điện máy biến áp và dầu bôi trơn công nghiệp Shell.
Khách hàng có thể tham khảo Shell Diala S5 BD tại Dauchinhhang.vn để tìm hiểu thông tin và gửi yêu cầu báo giá.
Đối với dự án máy biến áp điện lực, nên cung cấp hãng máy, công suất, điện áp, tiêu chuẩn dầu, dung tích và yêu cầu kiểm tra chất lượng để được hỗ trợ phù hợp.
Thông tin tư vấn kỹ thuật và báo giá:
Ms Mai: 0962 114 920
Website: https://dauchinhhang.vn
Shell Diala S5 BD – Dầu cách điện máy biến áp cao cấp công nghệ GTL, có phụ gia chống oxy hóa, đáp ứng IEC 60296 Ed.5 Type A và có khả năng dễ phân hủy sinh học theo OECD 301B. Sản phẩm nổi bật với độ bền điện môi, độ ổn định oxy hóa, khả năng bảo vệ cuộn dây đồng, hàm lượng nước thấp và tính lưu động ở nhiệt độ thấp, phù hợp cho máy biến áp lực, máy biến áp phân phối và các dự án điện có yêu cầu kỹ thuật tương ứng.
